白丝玉足娇喘抽搐喷潮av网站,桃花阁,办公室床震揉胸罩视频,公交车掀开奶罩边躁狠狠躁动态图

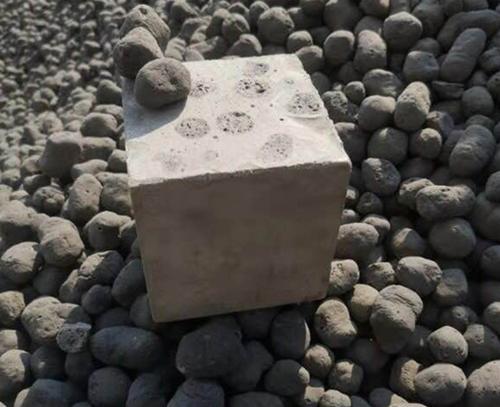

相對于普通混凝土而言，考慮到混凝土產生收縮的主要成分是水泥石，提升集料的相對來說的含量能夠降低收縮，在混凝土配合比一定時，采用彈性模量值較高的集料，也能夠降低收縮。而陶粒強度相對來說較弱，彈性模量較低，其相對來說體積的含量對收縮的影響需根據試驗確認，那么影響陶粒混凝土收縮性能的因素具體有哪些呢？下面陶粒廠家上海爵樽陶粒就來和大家介紹下！

陶粒混凝土的收縮率隨陶粒體積使用量的擴大而降低，陶粒體積使用量由40%擴大到44%，其收縮率相對應由322×10-6降低到284×10-6，盡管陶粒的強度相對來說較弱，彈性模量相對來說較低，但在混凝土中一樣能夠抑制混凝土的收縮，這種基本規律與普通骨料混凝土一樣。這種規律也可能是陶粒體積的含量大時在拌和過程中吸水較多，能加強混凝土的自養護功能，進而降低收縮。

摻加抗拉纖維能夠降低混凝土的收縮率，28d收縮率由302×10-6降低到260×10-6，可是降低收縮的效果并不顯著，主要是因為抗拉纖維細度很大，在較小的摻量下就會有非常多的纖維根數，數目可達到700～3000萬根/千米，這類纖維具有較強的抑制塑性開裂的能力，可是考慮到杜拉纖維彈性模量較低，因此對降低混凝土收縮的效果并并非特別顯著。

硅灰對陶粒混凝土的收縮基本上并沒有影響，這與對普通骨料混凝土的影響規律一樣，也就是當硅灰摻量10%時，硅灰混凝土的收縮與基準混凝土的并沒有區別，而當硅灰摻量25%時，收縮偏大。

基準混凝土摻加8%膨脹劑，對陶粒混凝土的收縮一樣并沒有比較大影響。一般覺得摻加膨脹劑能夠補償混凝土的收縮，在這里膨脹劑對混凝土收縮基本上并沒有影響，根本原因:(1)考慮到水膠比較低，(本試驗水膠比為0.37。)鈣釩石類膨脹劑水化缺少足夠的水源，尤其是在缺少養護的前提下，該類膨脹劑的功能將受到比較大限制，因此根據加大對陶粒的預濕程度，使陶粒能夠在水泥水化過程中提供水源，為膨脹劑水化并產生膨脹能造就了良好的前提，有可能會收到較好的補償收縮的效果，但加大預濕程度，會給大規模施工造成不變，如用水量不易控制，預濕的均勻性不易控制等問題。(2)陶粒是一種多孔材料，有可能吸收了一部分膨脹劑。

陶粒混凝土初期收縮比普通骨料混凝土小，這是考慮到陶粒內部多孔的“微泵”作用，使混凝土在攪拌時吸入部分水分，在水泥水化硬化初期，絕大多數毛細孔和陶粒都處在飽水狀態，伴隨著水泥水化的開展，毛細孔中的水漸漸耗盡，產生了更細小的毛細孔。殊不知，毛細孔內的濕度考慮到陶粒持續的供給水分而不會降低，致使水泥漿體不會產生自干燥。這就是陶粒混凝土自收縮比普通混凝土小的原因。

陶粒的彈性模量相對比較低，加之水泥用量較高，致使混凝土的總收縮相對比較大，這一次試驗，在28d齡期時陶粒混凝土的收縮率可達302×10-6，而普通骨料的收縮率為250×10-6，陶粒為普通骨料的1.2倍。

普通骨料混凝土收縮趨勢線在28d齡期時已較平緩，也就是后期收縮已基本上穩定，增長并不大;而陶粒混凝土在28d齡期時依然保持增長的趨勢，后期收縮增長依然比較大。

結語

(1)陶粒混凝土比普通混凝土收縮量要大，基本上為普通混凝土收縮量的1.2倍;

(2)根據合理確定陶粒的體積用量，還有摻加高彈性模量的纖維可合理有效減小陶粒混凝土的收縮率;

(3)摻加膨脹劑和硅灰等摻合料對陶粒混凝土收縮性能影響并不大。

以上就是關于陶粒廠家上海爵樽陶粒為大家介紹的關于影響陶粒混凝土收縮性能的因素的介紹了，如果你還想了解更多關于各類陶粒產品批發、陶粒價格以及應用方面內容，歡迎大家前往陶粒廠家上海爵樽陶粒官網進行了解。
